ВВГнг(А)-FRLS

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготавливаются для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации НП-001, при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом.
Кабели предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприёмников), функционирующих при пожаре.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.7.2.2.2
Нормативная документация: ТУ 16.К71-337-2004.
Кабели соответствуют требованиям ГОСТ 31996-2012.

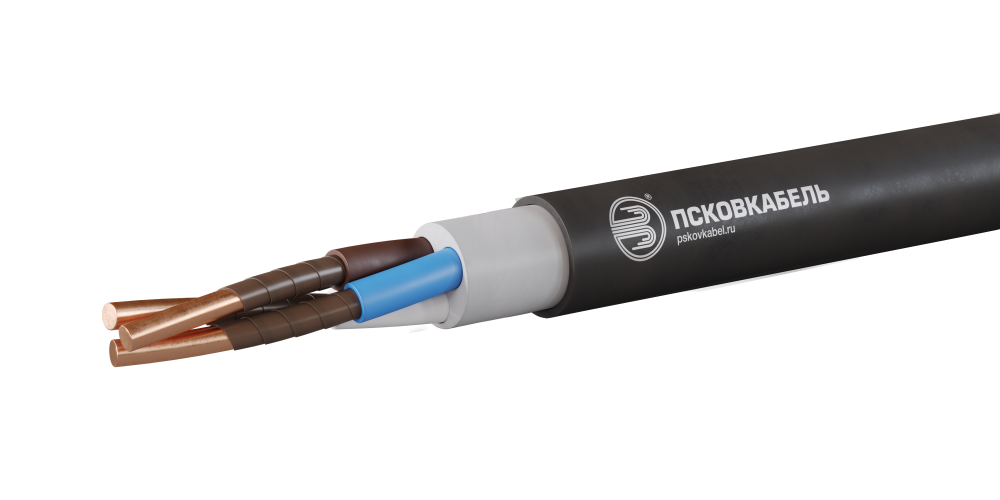

КОНСТРУКЦИЯ

1. Токопроводящая жила - медная, одно- или многопроволочная;
2. Термический барьер - обмотка из слюдосодержащих лент;
3. Изоляция - ПВХ пластикат пониженной пожароопасности;
4. Скрутка -  изолированные жилы скручены;
5. Внутренняя оболочка -  ПВХ пластикат пониженной пожароопасности;
6. Наружная оболочка  - ПВХ пластикат пониженной пожароопасности.

Марка	Число жил	Номинальное сечение жилы, мм2
		0,66 кВ	1,0 кВ
ВВГнг(А)-FRLS	1	1,5 - 50,0 ок 1,5 - 50,0 мк	1,5 - 50,0 ок 1,5 - 800,0 мк
	2; 3; 4; 5	1,5 - 50,0 ок 16,0 - 50,0 мк	1,5 - 50,0 ок 1,5 - 50,0 мк
	2	---	70,0 - 185,0 мс
	3	---	70,0 - 240,0 мс
	4; 5	---	50,0 - 240,0 мс

Климатическое исполнение УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации от минус 50 °С до +50 °С.
Относительная влажность воздуха при температуре +35 °С до 98 %;
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже минус 15 °С.

Допустимая температура нагрева жил при эксплуатации:

• длительно - не более +70 °С;
• в режиме перегрузки – не более +90 °С;
• допустимая при коротком замыкании не более +250 °С (продолжительность короткого замыкания не должна превышать 5 сек.);
• предельная по условию невозгорания кабелей при коротком замыкании не более +400 °С.

Испытательное напряжение частотой 50 Гц:

• на напряжение 0,66 кВ - 3 кВ;
• на напряжение 1 кВ - 3,5 кВ;

Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру +20 °С соответствует ГОСТ 22483-2012.

Минимальный радиус изгиба прокладки и монтажа:

• одножильных кабелей - 10 диаметров кабеля;
• многожильных кабелей - 7,5 диаметров кабеля;

Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере белее чем на 50%.
Количество выделяемых газов галогенных кислот при горении и тлении материалов изоляции и наружной оболочки кабелей марок в пересчете на HCl не более 140 мг/г.
Значение эквивалентного показателя токсичности продуктов горения кабелей не более 40 г/м³.
Огнестойкость не менее 180 минут.
Строительная длина кабелей оговаривается при заказе.
Гарантийный срок эксплуатации 5 лет с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления;
Срок службы не менее 30 лет.
